Díly pro samonosné brány: kování CAIS a ALU výplně

Díly pro výrobu samonosné brány vybírejte jako vzájemně sladěný systém. Nosný C profil, pojezdové vozíky, náběh, dojezdová kapsa a horní vedení mají odlišné funkce, ale společně rozhodují o správném chodu křídla. Nestačí proto vybrat každou součást pouze podle vzhledu nebo ceny.

BARTEK VRATA dodává kování a příslušenství pro samonosné brány montážním firmám, výrobcům i zákazníkům připravujícím vlastní realizaci. V tomto průvodci vysvětlíme funkci jednotlivých dílů, jejich výběr a rozdíl mezi samostatným komponentem a pojezdovou sadou. Najdete zde také konkrétní brány s hliníkovou výplní a doporučení pro sladění vstupní branky.

Jaké díly potřebujete pro samonosnou vjezdovou bránu?

Samonosné křídlo přejíždí přes vjezd bez kolejnice v zemi. Nese jej soustava vozíků a profilu, doplněná vedením a dalšími prvky podle konstrukčního návrhu. Základní přehled pomůže sestavit seznam materiálu:

Nosný C profil a pojezdové vozíky pro samonosnou bránu

Nosný profil a vozíky patří k nejdůležitějším součástem pojezdu. Rozhoduje jejich vzájemná geometrie i zatížení od celé brány. Profily podobného vnějšího rozměru nemusí mít stejný vnitřní tvar; vozík se proto nevybírá pouze podle přibližné šířky.

U systému CAIS se setkáte například s profily STAGE a vozíky řad SPEED. Konkrétní provedení se musí shodovat s návrhem pojezdu. Nosnost vozíku není sama o sobě potvrzením nosnosti libovolně sestavené brány. Zohledněte délku křídla, polohu vozíků, rám i vyvažovací část.

Náběh RUN S a dojezdová kapsa LAST S

Dojezd brány tvoří navazující díly. Náběh s kladkou RUN S se používá spolu s odpovídající kapsou, například dojezdovou kapsou LAST S. Při návrhu sledujte nejen shodu rozměrů, ale také výšku osazení a uchycení k nosné konstrukci.

Nesprávně umístěný dojezd může způsobit náraz, drhnutí nebo nežádoucí nadzvedávání křídla. Polohu seřiďte podle montážní dokumentace konkrétního systému. Dojezdová kapsa přitom nenahrazuje všechny ostatní předepsané dorazy a prvky zajištění.

Konzola PARK a horní vedení brány

Pro upevnění dojezdové kapsy ke sloupku může podle konstrukce sloužit konzola CAIS PARK. V e-shopu je uvedená pro kapsy LAST S a LAST M. Před objednáním ověřte prostor pro osazení a způsob kotvení do konkrétního sloupku.

Horní vedení plní jinou funkci: udržuje boční polohu křídla při pohybu. Jednou z možností je horní vedení SR 2. Volba musí odpovídat průřezu rámu, výplni a uspořádání sloupku. Počet a typ kladek nepřebírejte automaticky z jiné realizace.

Jak vybrat kování podle průjezdu a hmotnosti brány?

Před nákupem připravte šířku volného průjezdu, celkovou délku křídla a jeho hmotnost včetně výplně. Průjezd 4 m neznamená křídlo dlouhé 4 m: samonosná konstrukce má také vyvažovací část a potřebuje prostor pro odsunutí podél oplocení.

• Ověřte kompatibilitu řady. Nosný profil, vozíky a navazující díly musí tvořit odpovídající systém.
• Počítejte s hotovou bránou. Do hmotnosti zahrňte rám, výplň a další osazené prvky.
• Zohledněte vítr a velikost plochy. Hustá výplň může mít odlišné nároky než otevřená konstrukce.
• Navrhněte základ a kotvení. Rozměry a rozmístění vozíků vycházejí z konkrétní montážní dokumentace a podmínek místa.

U větších křídel nebo neobvyklé výplně doporučujeme posoudit návrh před nákupem dílů. Přidání silnějšího motoru nevyřeší nevhodně navrženou mechanickou část.

Samostatné díly, nebo sada kování CAIS FERO a ENZO?

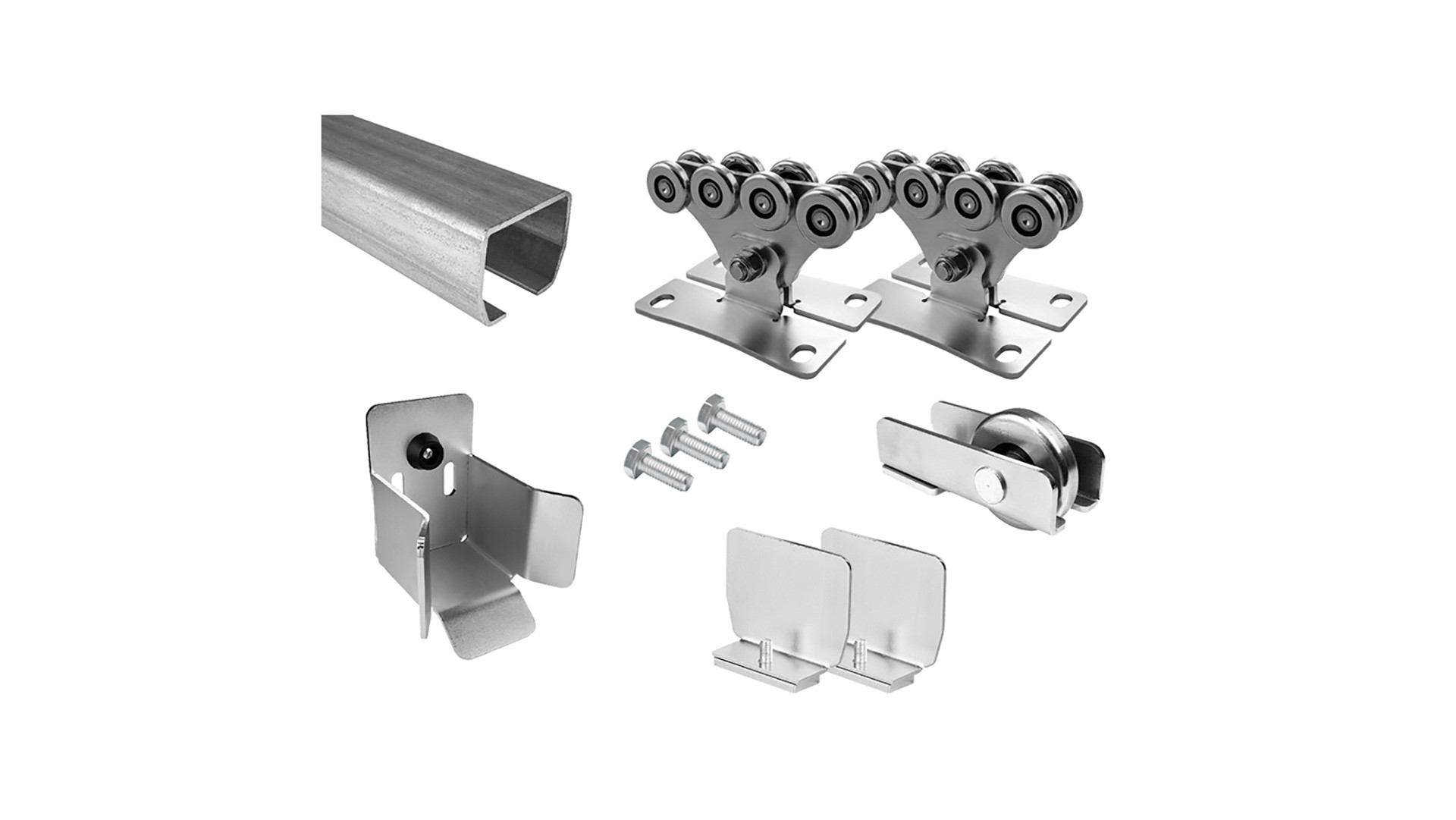

Jednotlivé komponenty se hodí při doplnění konstrukce nebo výměně známého dílu. Pro novou výrobu můžete porovnat také sladěnou mechanickou sadu. V nabídce najdete například CAIS KIT FERO SZE 02 ZN pro průjezd do 4 m a CAIS KIT ENZO SZ 02 pro průjezd do 4,5 m.

Samostatná sada kování neobsahuje automaticky motor ani ovládání. Vždy zkontrolujte i horní vedení, rám a výplň: mohou se vybírat samostatně. Přesné složení a parametry posuzujte podle konkrétní varianty výrobku.

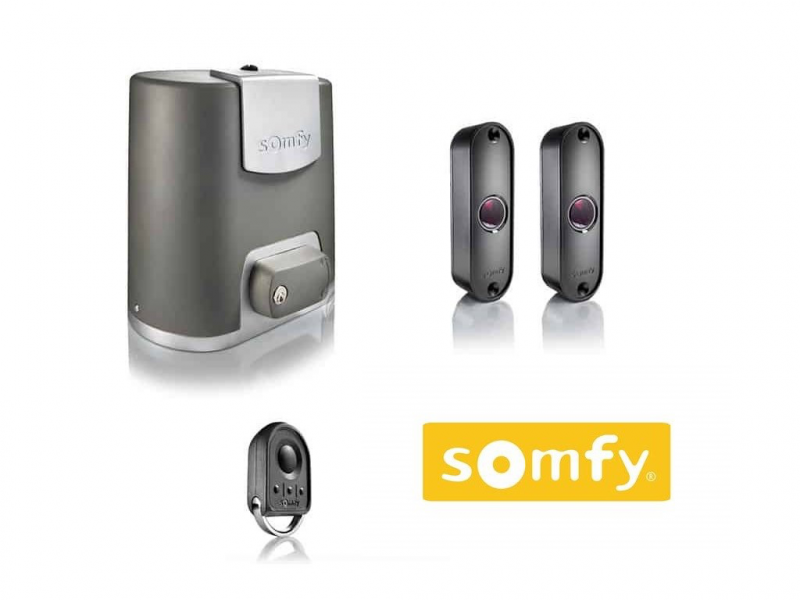

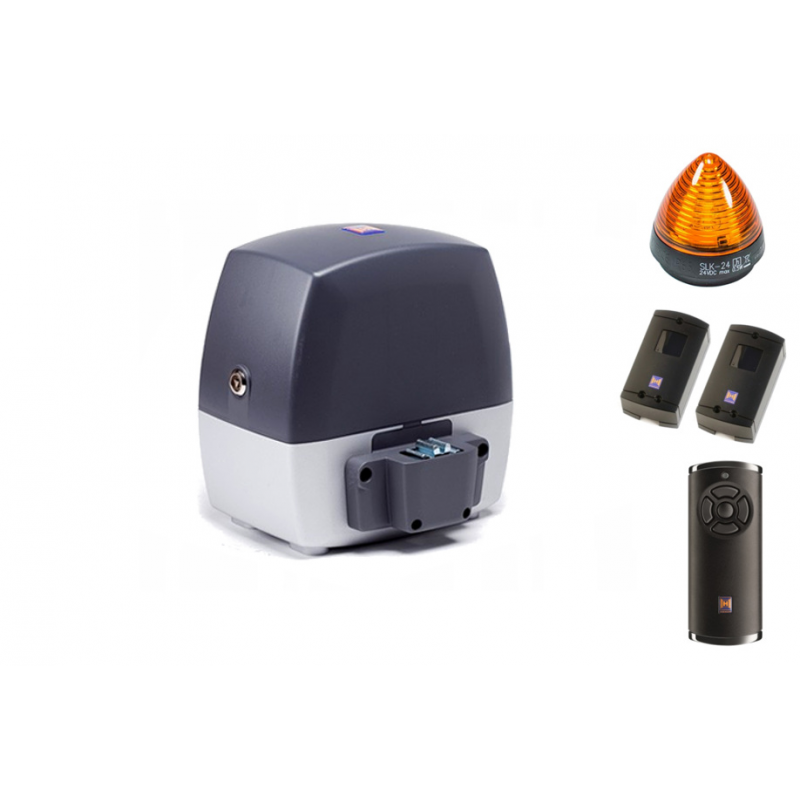

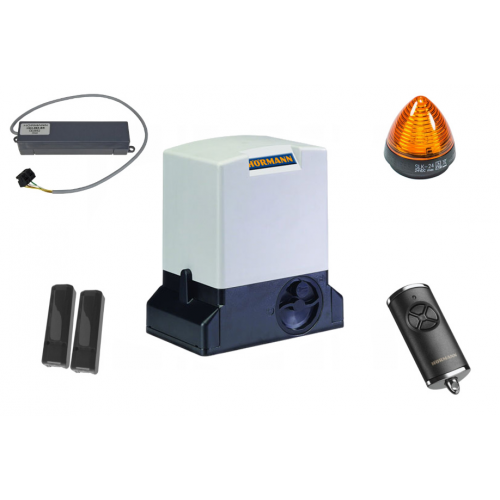

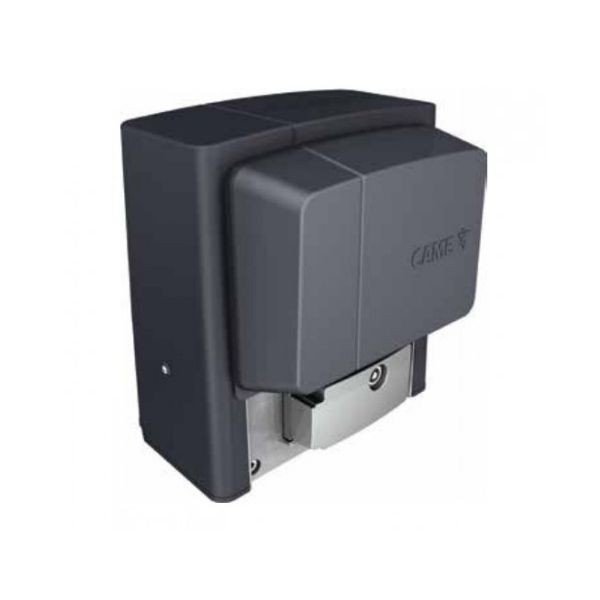

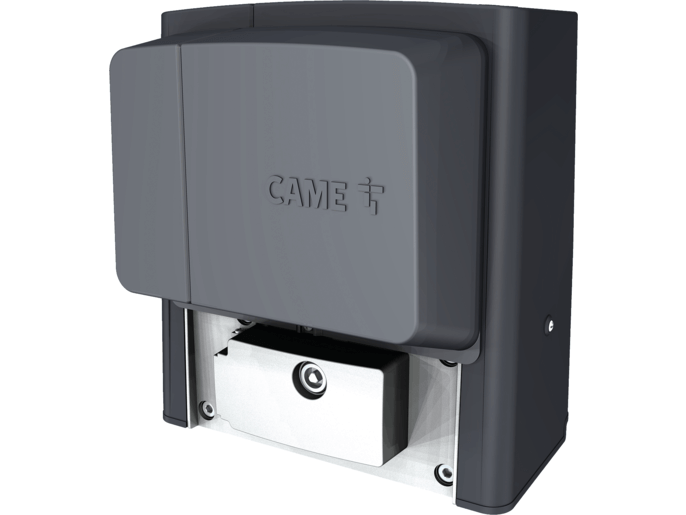

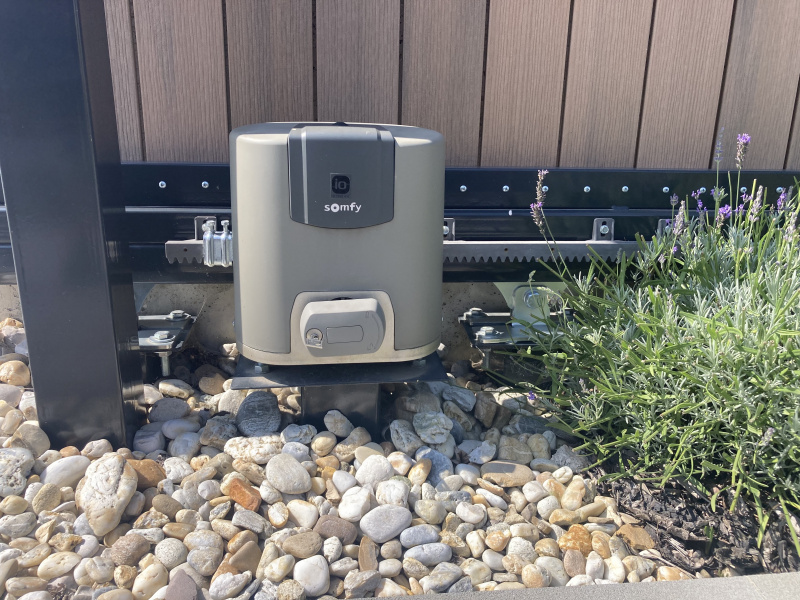

Chcete řešit také automatické otevírání? Navazující článek Samonosná brána s pohonem: sady a výběr sestavy se věnuje rozsahu sestav s motorem. Příslušné výrobky najdete v kategorii sady pro výrobu bran.

Rám, výplň a napnutí konstrukce

Pojezdové kování nenahrazuje správně navržený rám. Pro některé konstrukce je možné použít napínák CAIS DIAGON 60; jeho vhodnost a osazení musí odpovídat použitému rámovému profilu a pokynům výrobce. Není univerzální náhradou vyztužení každého křídla.

Výplň lze vybírat také z hliníkových lamel, planěk a profilů. Předem ověřte její uchycení, hmotnost a návaznost na branku nebo plot. Po sestavení má mít brána plynulý ruční chod bez drhnutí; až následně přichází montáž a nastavení pohonu.

Náhradní díly pro opravu stávající samonosné brány

Při výměně vozíku, kladky nebo kapsy nestačí určit díl podle jedné fotografie. Zaznamenejte označení výrobce, rozměry profilu, rozteče otvorů a způsob uchycení. Pošlete fotografii celého pojezdu i detail závady. Příčinu drhnutí je vhodné ověřit před nákupem: problém může být také v geometrii rámu, podkladu nebo vedení.

ALU výplně do bran, branek a plotů: lamely a plaňky

Pro vlastní výrobu nebo doplnění konstrukce vybírejte hliníkové výplňové profily podle průřezu, rozměrů rámu a požadované průhlednosti. Následující odkazy vedou přímo na konkrétní lamely a plaňky v e-shopu:

Při volbě výplně započítejte její hmotnost do celkového zatížení samonosné brány. Ověřte také délku profilů, montážní rozteče, ukončení a způsob upevnění. U lamel se žaluziovým uspořádáním neposuzujte krycí výšku pouze podle jmenovité šířky profilu.

Podrobnější porovnání nabízí článek hliníkové lamely na plot a bránu. Pro návaznost na oplocení navštivte také kategorii hliníkové plotové dílce a jejich příslušenství; konkrétní provedení hotových polí a rozsah dodávky potvrdíme v nabídce.

Hliníkové brány a vstupní branky z nabídky BARTEK VRATA

Pokud chcete místo nákupu jednotlivých dílů řešit celou bránu, prohlédněte si samonosné brány s hliníkovou výplní. V nabídce jsou provedení s žaluziovou lamelou O2 a s rovnou plaňkou PL 100. Obě lze vzhledově navázat na vstup pro pěší a plotové dílce; konkrétní rozsah dodávky je nutné potvrdit samostatně.

Rozměry vycházejí z názvů a popisů ověřených produktů. Stavební otvor, materiál rámu, aktuální variantu a obsah dodávky potvrdíme v konkrétní nabídce. Zobrazená realizace může zahrnovat samostatně dodávané části oplocení.

Brána O2 s lamelou 113: žaluziový vzhled

Vjezdová samonosná brána O2 s hliníkovou lamelou 113 je vhodným výchozím bodem, pokud chcete výrazné vodorovné členění a sladění se žaluziovou výplní plotu. Vnímanou průhlednost ovlivňuje natočení a překrytí lamel i úhel pohledu. Fotografie ukazuje společné řešení brány, branky a plotových polí; neznamená, že je celé oplocení součástí jedné produktové ceny.

Brána PL 100: rovné hliníkové plaňky

Samonosná brána PL 100 s hliníkovými plaňkami vytváří pravidelnou výplň s vodorovnými mezerami. Při sladění vstupní branky sledujte stejnou šířku planěk, rozteče a výšku osazení. Fotografie z nabídky slouží pro představu vzhledu; použitý typ pojezdu a konstrukci potvrďte podle konkrétního výrobku.

Hliníková vstupní branka ke stejnému oplocení

Pro branku doporučujeme sjednotit typ výplně, odstín a strukturu laku s bránou. Samostatně je potřeba určit průchozí šířku, výšku, směr otevírání, panty, zámek a způsob osazení sloupků. Pokud zvažujete elektrický zámek nebo videotelefon, uveďte to už v poptávce.

Informace najdete v kategorii hliníkové vstupní branky. Pro konkrétní provedení nám pošlete rozměry a vybranou výplň. Chcete-li křídlové řešení vjezdu, navštivte také hliníkové křídlové brány; jejich pohyb, panty a případný pohon se navrhují odlišně od samonosného pojezdu.

Kování CAIS v tomto článku patří k samonosnému pojezdu. Nelze z něj odvozovat vhodné panty nebo zámek vstupní branky. U celé sestavy společně řešte vzhled, ale konstrukci a uchycení každého prvku posuzujte samostatně.

Časté dotazy k dílům pro samonosné brány

Lze kombinovat vozík a C profil různých výrobců?

Pouze při potvrzené kompatibilitě. Podobný rozměr profilu sám o sobě nestačí; rozhoduje vnitřní tvar, uložení kol i zatížení.

Je samonosná brána stejná jako brána po kolejnici?

Ne. Samonosná brána je nesena vozíky v nosném profilu a přes průjezd nemá kolejnici v zemi. Kolejnicová brána používá jiný princip pojezdu, a proto i jiné díly.

Obsahuje FERO nebo ENZO také pohon?

Samostatný mechanický kit motor neobsahuje. Pohon patří do dodávky pouze tehdy, pokud je výslovně uvedený v konkrétní nabízené sestavě.

Co poslat pro doporučení vhodného kování?

Šířku průjezdu, výšku a celkovou délku křídla, hmotnost s výplní, dostupný prostor pro odsunutí a nákres. U opravy doplňte rozměry a označení stávajících součástí.

Díly pro výrobu i servis brány od BARTEK VRATA

Prohlédněte si díly a příslušenství pro samonosné brány nebo nám pošlete seznam materiálu k připravované zakázce. Pomůžeme s výběrem podle vašeho zadání a potvrdíme rozsah dodávky, dostupnost i dopravu.

Kontakt BARTEK VRATA: 777 785 999, bartekvrata@seznam.cz.
